摘 要: 随着科研生产中差压变送器准确度等级越来越高，量程范围越来越小，现行 JJG 882 －2004《压力变送器检定规程》已不能很好地解决差压变送器计量与使用中量值传递的相关问题，对差压变送器小量程范围感压口余液影响、压力真空量程范围测量影响两个问题进行了试验研究。试验结果显示，如果不能剔除因差压变送器小量程范围感压口余液影响引入的误差，将会对测量结果产生较大的测量不确定度，尤其对于高精度差压变送器影响更为明显，造成测量误差超出#大允许误差;差压变送器压力真空量程范围影响同样是一个需要明确认识的测量问题，正确使用和计量是保证压力真空量程范围差压变送器输出量值准确的非常好途径。为使差压变送器更好地配合实际科研生产，保证其量值传递准确可靠，有必要对差压变送器的计量和使用制定更明确的规程规范，以对其进行指导。BuK压力变送器_差压变送器_液位变送器_温度变送器
0 引言
差压变送器的计量和使用存在较多问题，尤其是测量范围越小的差压变送器，问题越明显，如不在零位、零位回程误差超差、如何测量压力真空范围等。现行的 JJG 882 － 2004《压力变送器检定规程》(以下简称《规程》)中也没有涉及这些问题。本文以使用广泛的二线制差压变送器为例，对感压口余液影响、压力真空范围测量影响两个问题进行分析研究。
1 差压变送器原理
二线制差压变送器通常主要由感压单元、信号处理与转换单元以及显示单元(有些变送器不包含)组成，其结构如图 1 所示。通常在使用、计量过程中，其供电电压默认为 24 VDC(铭牌显示供电电压一般包含有 24 VDC 直流电压)，其输出信号为 4 ～20 mA。

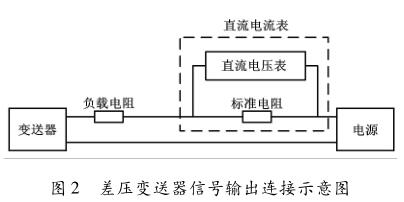

在使用或计量过程中，变送器的信号输出连接方式如图 2 所示。在计量过程中，有时会用过程仪表校验器替代电源、直流电流表部分。

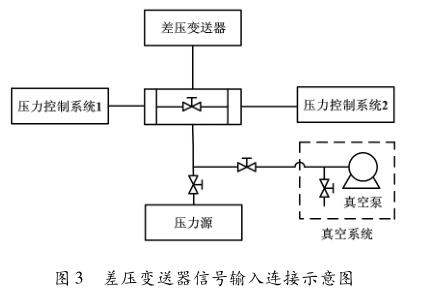

在使用或计量过程中，差压变送器输入连接如图 3 所示。
在计量过程中，往往会将压力控制系统 1 选择直接通大气。而在使用过程中只有压力控制系统 1、压力控制系统 2，没有压力源部分。
2 差压变送器计量
根据《规程》要求，逐项完成计量检定，在规定的环境条件下完成外观、密封性、绝缘电阻、绝缘强度、基本误差、回程 误差、静 压 影响等 计 量检 定 项目，密封性和绝缘强度可仅在shou次检定中进行。静压影响也在shou次检定中进行，后续检定在必要时应进行检定。
这里仅对计量过程中的几个容易出现的问题进行介绍。
①检定点的选择。检定点应按量程基本均匀分布，一般应包含上限值、下限值(或其附近输入量程10%以内)，不少于 5 个点;准确度等级优于 0． 1 级的变送器，检定点应不少于 9 个点。
②每个检定的理论输出值 A i 的表达式为:
式中:P i 为第 i 个检定点的压力值;P 0为下限点的压力值;P max 为上限点的压力值。由式(1)可知，当量程已知，每个检定点的理论输出值都可计算。
3 测量结果影响因素研究
3． 1 感压口余液影响
差压变送器计量时，发现零位误差较大，其他测量点的数据都没有问题。仔细观察后，发现有一个压力端口内(感压单元) 或两个压力端口内存在液体，主要原因是此差压变送器用于液体介质测量，感压单元上附着有数量不等的液体，且此差压变送器的量程较小。
为了避免因这种现象的误导而引入测量不确定度、造成变送器零位示值超差，需要在计量检定前通过使用挥发性强的清洗液清洗两个端口，静置一段时间再次测量零点。
当检定介质为液体时，变送器计量检定过程中，某差压变送器的测量数据如表 1 所示。
测量结果的地衣次上行程零点值与地衣次下行程零点输出值之间的回程误差较大，且地衣次下行程零点值与第二次上行程、下行程零点输出值较为接近，但其他检定点的输出值都比较接近。
这种情况的发生主要是由于地衣次测量与第二次测量为连续测量，变送器 L 端通大气，H 端与压力源连接，压力源的介质为液体造成的。L 端通大气作为差压变送器的零位，H 端与压力源连接，当压力源卸压到零点时，在 H 端感压单元上还附着有部分液体，所以 H 端的压力不是通大气所得到与 L端相同的零点，且此差压变送器的测量范围较小造成了这一现象。这有可能会误导对此变送器的#终检定结果。
为了避免因这种现象的误导而造成的此变送器零位示值超差或来回差超差的结论。通过使用挥发性强的清洗液清洗 H 端后，静置一段时间，再次测量零点的方法解决。得到准确的下行程零点值，对此变送器的检定结果作出准确判定。
同样的问题也在实际科研生产中发生，有些差压变送器被用作普通变送器来测管道内液体的压力(L端通大气，H 端接管道测压口)。当管道内压力为零时，变送器显示不为零，所以就造成一些误读，如管道内未完全卸压、差压变送器损坏、再读数时修正减去零位的示值为#终的读数等。
3． 2 压力真空范围测量影响
计量工作人员比较熟悉( －100 ～100)kPa 量程的压力计量器具，送检中此类器具的测量范围一般为( －90 ～100)kPa。计量工作人员对( － 200 ～ 200)kPa量程的压力计量器具也不会陌生，此量程范围在表压和绝压层面是不存在的，但是在差压领域却是一个存在的量程范围。此量程范围差压计量器具的计量也颠覆了之前约定俗称的差压变送器的计量理念，而关于这一方面的内容在《规程》中没有明确的要求。
