单、双法兰以及插入式法兰差压变送器在造纸厂的选用规则

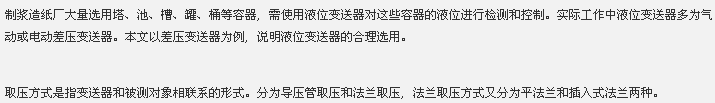

取压方式应按被测介质的特性选择.对于粘性大、易沉淀、易结晶、易凝固、有腐蚀性的液体, 液位的测量应用法兰取压方式。一般粘性液体如稀黑液、漂液、浓白水( 含少量纤维) 等用平法兰取压; 粘性大、易凝固、沉淀性液体如浓黑液、绿液、纸浆等用插入式法兰取压。用插入式法兰变送器, 则变送器插入筒的膜片必须深入容器内壁, 至少要和容器内壁相切; 用平法兰变送器,则容器侧法兰连接管应尽可能短些。



不堵塞导压管的介质可用导压管取压方式。制浆造纸厂很少介质、很少容器使用导压管方式取压。考虑仪表选型统一性、互换性的要求，应统一使用法兰差压变送器，便于安装、拆卸、维护、调校等工作。



上面叙述了变送器正压室的取压方式。而对于有压密封容器或设备还要考虑变送器负压室取压方式。这是因为， 对于有压密封容器, 取压点( 正压室) 处除了承受液体本身高度所形成的压力外，还要承受容器内气相压力的作用。因此，需从容器顶部引出气相压力和下部取压点压力比较, 才能测出液位的高度。



   因负压室为气相压力, 仅以介质特性考虑,用导压管取压完全可行。气相不易凝结为液体,导压管不用充填隔离液; 如气相易凝结为液体,则导压管应充填隔离液或在低于变送器的地方安装冷凝罐。但从设备实际情况看则不然。例如: 压力洗浆机在洗浆过程中要用负压。用差压变送器测量洗浆机内的浆位, 则负压室就不能用导管取压。这是因为在真空状态下, 变送器负压取样管路的液柱不能有稳定的压力, 对所测量的浆位就要造成误差。要克服这种负压影响,应采用法兰取压, 即用双法兰变送器测量洗浆机浆位以保证能准确反映洗浆机的浆位。



    同理, 喷放锅浆位的测量、蒸煮锅液位的测量, 都采用双法兰液位变送器。同变送器正压室取压方式选择的道理一样, 负压室也不采用导压管取压方式。对于有压密封容器液位的测量, 统一采用双法兰液位变送器。

   这样, 实际工作中, 变送器取压方式的选择就简单了: 测量常压开口容器液位选择单法兰差压变送器, 测量有压密封容器液位选择双法兰差压变送器。



   选择变送器时应注意以下几个事项:

( 1) 只有计算出量程, 正或负迁移量(如果存在迁移) 才能选定变送器的型号和规格;

( 2) 变送器的量程规格是标准的, 取量程时应取相应的标准量程;

( 3) 变送器正、负迁移量是有限制的, 一般产品规定#大迁移量为#大测量范围的士1 0 0% ;

( 4) 变送器的迁移是零点的迁移, 迁移后的量程不变, 改变的是测量范围, 所以, 变送器使用前必须调整到迁移后的测量范围;

( 5) 变送器承受的差压中存在在测量过程中不变值, 将这个不变值迁移掉, 使变送器的输出信号仅与测量信号( 液位) 的变化有关。
