提要: 微差压变送器是电动单元组合仪表中的一个单元, 它除了在自动控制中作为变送单元以外, 在石油化工等行业中还具有其它方面的应用。本文主要谈谈三畅微差压变送器在气柜高低指示!报警及自控等方面的应用。rBo压力变送器_差压变送器_液位变送器_温度变送器
储存在气柜中的气体一般都是易燃易爆的危险性很大的气体, 如氯丁橡胶厂的乙炔气, 氯碱厂的氢气等。气柜的高低指示控制, 对工厂的安全生产有很大的意义。如果气柜升得太高, 气柜有可能脱离水封, 气体外逸, 有可能引起燃烧爆炸事故, 如果气柜控制太低, 有可能使气柜中造成负压, 因而使气柜吸瘪而报费
。

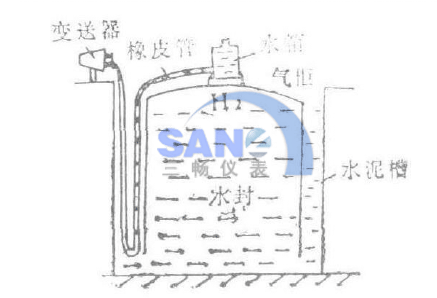

为了使气柜控制在一定的高度范围内, #理想的办法是采用三畅微差压变送器和O一10 m A 带上下限控制的动圈表或数显表(如D / B 一1 13 动圈表) 就可以实现气柜的高低指示!报警或自动控制的目的, 安装也很方便, 只要把变送器固定在气柜水泥槽的平台上, 气柜的顶上放一只水箱, 水箱的出口与三畅微差压变送器的正压室用塑料软管或橡皮管联接, 变送器的负压室通大气。变送器的输出可远距离的接到操作室或自控室的二次仪表上。 如下图所示:
当气柜处于#低位置时, 即气柜中无气体时, 这时微差压变送器与气柜上的水箱在同一个水平面上, 这时没有差压产生, 微差压变送器的输出为。 当气柜中通入气体时, 气柜就会慢慢的升高, 气柜上的水箱和橡皮管也随着升高
。水箱与微差压变送器之间的高度乘以介质的比重, 就产生一个差压, 如果气柜升高4米, 水箱中加的是水的话, 那么这时的差压是4米水柱, 即0. 0 4M P a , 如果满量程选用o .04 M P a 的微差压变送器, 气柜在#高时变送器输出为10 m A , 量程可根据实际情况来选择。 我厂动圈表的上限控制在7. s m A ,下限控制在Zm A 左右(可根据实际情况调节)。 当气柜上升超过7. s m A 时, 二次表的红色指示灯亮, 电铃或声响器响。 当气柜低于下部时, 绿色指示灯亮, 同样声光报警。通知操作工去停泵或开泵。如果同泵的马达联锁, 可实现二位式的自动控制。
在维修中要注意的二个问题

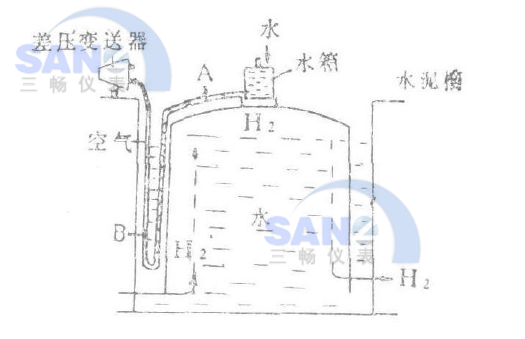

一、在水箱中加水时, 一定要将橡皮管中的空气排净。加水时#好是两个人, 一个人在气柜上不断加水, 另一个人在三畅变送器处将接变送器正压室的橡皮管拔出, 将水放出, 至空气排净后再插人正压室, 这样才可投人运行。如果不将空气排净, 三畅微差压变送器就会增加4 m A 左右的电流输出。在气柜在#低位置时输出为4 m A 左右(正常时输出应该为0)。 发现这种情况决不能误认为是三畅微差压变送器或二次表的故障。 否则要走歪路。为什么不排空气时在0位有4m A 的电流输出呢? 因为空气是有压缩性的, 而橡皮管又很长, 形成一个U 形压力计, 接正压室一边
是密封的, 水和空气的比重不一样, 尽管水箱和变送器在同一个水平面上, 故在A 一B两点之间便产生一个附加的差压, 如下图所示: 由于塑料软管或橡皮管要老化, 有时可能会拉断或者破裂漏水等情况, 有时气柜要大修, 这种情况下都要更新橡皮管, 水箱中也要重新加水, 在维修中往往会忽视这一点, 或者忘记排气, 或者有些人不知道排
气。结果误认为是三畅微差压变送器和动圈表的故障, 毛病查了半天还查不出, 给维修工作带来了不必要的麻烦, 过去我也曾碰到过这个问题。
二、过去我们在水箱中加的是蒸馏水,但有一个缺点, 就是水箱和橡皮管中的水在冬天要结冰, 水一结冰, 微差压变送器当然就无法工作了。为了解决结冰现象, 后来我们改用变压器油, 由于变压器油比水轻, 只不过是三畅变送器的输出减小一些而已, 只要把动圈表的上部从7. s m A 调为6. s m A 即可解决。当然用盐水也可以解决结冰问题, 但盐水对三畅微差压变送器中的膜片有腐蚀作用, 故用盐水是不适宜的。由于电化厂的腐蚀性气体大,为了使三畅微差压变送器的外壳不被腐蚀, 我们用一个塑料箱给变送器罩起来, 有缝的地方用油灰密封, 大大的延长了变送器的使用寿命,一长期通电使用至今已有10 多年, 未曾出现过一次故障, 确保我厂的安全生产起了极大的作用。
